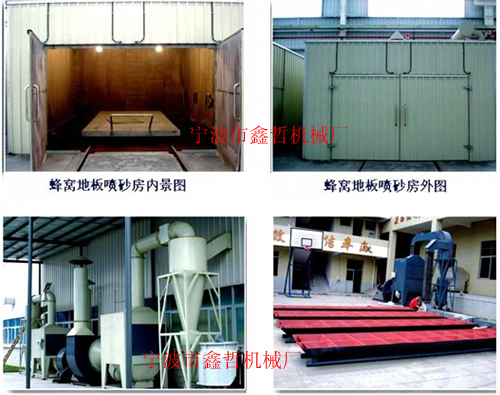

一、蜂窝式环保喷砂（丸）房简述：

蜂窝式环保喷砂（丸）房特点是采用蜂窝式吸砂地板技术。利用空气动力将砂料回收，采用气力输送原理。再通过管道吸送到砂尘分离器中进行分离;蜂窝式吸砂地板采用气力输送，无须保守的机械输送喷砂（丸）房中的绞龙、刮板滑车、链条和斗式提升机等传统机械，防止在砂料运输、提升过程中砂料、粉尘对运输机械、轴承、电机发生的磨损现象，防止了繁重的维修工作，并且节省了激进喷砂（丸）房的深挖地坑的地基、防水施工费用，大大缩短了施工周期。喷砂（丸）房室体采用彩钢结构组成。

蜂窝式吸砂地板的回收动力由风机提供。全部自上而下吸入地板，风机通过蜂窝式吸砂地板将喷砂（丸）房中的含尘含砂空气。进入砂尘分选器，使喷砂（丸）房中形成持续的均匀的上吹下吸的抑尘循环气流，循环气流能将浮尘始终压制在喷砂（丸）房的底部，因此喷砂（丸）房中的空气含尘量特别低，能见度特别高，十分有效的维护了工人身体健康。

选择喷砂房的尺寸规格为：根据贵公司所加工零件以及考虑操作的方便性等因素。

12000L*4000W*4000H

二、 系统组成及功效：

1            喷砂室体

本室体由50mm防火夹芯彩钢板、型钢焊接而成。以维护喷砂房结构不被磨损并能降低喷砂时的噪音，结构坚固；其内壁衬有3㎜耐磨橡胶护板。顶部的耐磨橡胶板由压条固定，四壁的耐磨橡胶板采用悬挂的方式；整体形式为通过式，按输送工艺车轨距铺设承载轨道，两端设置可自由开启的大门尺寸为4000W*4000H㎜，材质同房体；室体的纵向正面开设方便平安小门1处，供操作人员进出施工；尺寸为800W*2000Hmm方便操作人员进出施工或维护人员的进出口。为了增加室内照明度在室体顶部及正面设有照明灯以坚持室内充分的亮度，建议照明系统采用8盏金卤灯分别布置于室体的四周，各照明灯均有按钮控制其光亮，可达到规范亮度的23倍，每个照明灯的外表都有防爆玻璃有机玻璃和钢丝网，加强对灯具的维护，室内照度大于600LUX

2            喷砂系统

本压力喷砂机具有以下特点：

移动方便、灵活； ※   采用手控式喷枪。

保证了均匀、高质量的清理工作； ※   喷射力强大稳定。可用来长时间、高压力连续作业。

工作时无泄漏现象； ※   密封性能优良。

※   备有高性能油水分离器以保证喷丸罐使用干燥空气。

相关参数：

①、加压高效喷砂机

型号：ZH-YD700型喷砂机。

技术参数：

直径：φ700mm高度：1200mm总容积：0.7-1.0m3喷枪数 量：1把； 1      压入式喷砂机1台。

2      选用喷咀φ10mm单枪工作效率大于15m2/h

3      喷砂方式:手控。粒度G20-G40直径0.5-1.5㎜) 磨料：铁砂、钢砂、钢丝切丸。

磨料消耗量为700㎏/h 4      喷丸流量可由磨料调节阀任意控制.

5      气源要求：枪耗气量6.0m3/min压力0.7-0.8Mpa可调)且需经过过滤器过滤；

6      加料方式：半自动控制加砂；

ISO8503-1粗糙度Ra15-50m 7     达到喷砂质量标准：GB8923-88清洁度sa2-2.5级。

8      旋风分离为两级分选、可调。使除尘器仅吸走粉 尘，可将在继续使用的砂料和粉尘分离。而砂料循环使用，以降低砂料消耗并提高功率；
